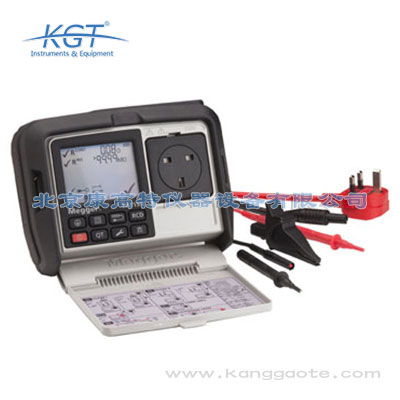

PAT120手持便攜式電氣設備測試儀

品牌：美國Megger
分類：安規測試儀
應用領域：電網，電廠，
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

PAT120手持便攜式電氣設備測試儀簡介：
?使用PAT120手持式便攜電器測試儀能夠在各種環境下如辦公室、商店或營業網點完成簡單、快速和安全的測試。
?PAT120適合于各種培訓機構，它操作簡單且堅固可靠。
?有了橡膠護套和堅實防刮的玻璃，PAT120變得極其耐用。
?電池供電功能使PAT120能夠在沒有電源或使用電源不方便或不安全地點使用，尤其是建筑工地和倉庫。
?PAT120滿足所有英國和歐洲的測試安全標準。

PAT120手持便攜式電氣設備測試儀特點：
?使用勾/叉表明合格/不合格的簡單測試
?提供可充電電池供電選項
?250V絕緣和泄露測試功能，可用于安全的絕緣測試以及帶浪涌保護的電器測試
?可測試便攜式或固定式電器設備
?10mA和30mA便攜式漏電開關測試（PAT150）
?合格閥值可調（PAT150）
?替代電源或主電源泄露測試（PAT150）
?堅固的橡膠的護套、一體式盒蓋、堅實的防刮傷顯示屏

PAT120
?帶有I類、II類和電源延長線三個測試組
?固定的合格閥值
?測試前可選擇250V或500V絕緣測試電壓
?泄露測試使用“替代法”，無需使用交流電源

連續性測試
?PAT120可用于測試 I 類設備的所有金屬部位是否已正確地連接到保護導 體上。
?PAT120采用 200 mA 雙向直流測試電流，符合國際規范的要求。此測試能夠安全地測試那些可能被大電流損壞的設備。

絕緣測試
?用于測試導體之間或?qū)w對地的絕緣。此測試通常在 500 V 直流電壓下進行。 PAT100 系列可在極低 0.5 Mohm 時保持必要的輸出電壓值。
?PAT120提供額外的 250 V 直流絕緣測試電壓，以適用于 IT 設備、具有浪涌保護功能的設備或插線板的測試，或者所有不需要使用 500 V 測試電壓的場合。

替代法泄漏電流測試
?替代法泄漏電流測試可以測量交流泄露電流，這個電流與直流電壓下的測試結果有很大的差異。
?替代法漏電測試通常在小于 40 V 交流電壓下進行，不需要使用主電源。
?替代法泄漏電流測試用于測量保護導體電流和接觸電流，作為對絕緣測試的補充，或用在絕緣測試可能會損壞設備的場合。
?替代法泄漏電流測試不會啟動設備，因此可以用在測試狀態下不應啟動設備的場合。

便攜漏電保護開關 (RCD) 測試 (PRCD)
?可以使用 PAT150 進行便攜式 RCD 的測試。不需要找一個沒有RCD 保護的電路，因為 PAT150 對 RCD 測試時不會使其跳閘。
?PAT120能夠?qū)?10mA 和 30mA 的 RCD 進行斷路時間和手動測試按鍵功能測試。

獨立的超低壓 (SELV) 電源
?國際法規要求對 SELV 電源進行測試，以便確保其輸出電壓不會超過低壓系統的要求中規定的更大限值。 PAT150能夠使用 50V交流電壓進行測試，并指示SELV合格或不合格。

差動泄漏電流（保護電流）測試、接觸電流測試和運行測試
?PAT150能夠?qū)τ芍麟娫垂╇姷脑O(shè)備進行泄漏電流測試。這種測試方法的優點是測試設備會在測試序列進行時運行。

電池壽命
?PAT120和PAT150使用AA堿性電池或鎳氫電池。如果每天測試120個設備，電池壽命通常為4天。
?PAT150R配備可充電的鎳氫電池。

環境條件
操作環境	20 °C
濕度	額定濕度
連續性測試
測試電壓	測試電流下更大輸出電壓：+4 V dc–0 % /+10 %（開路）
測試電流	雙向 +200 mA-0 % + 50 mA（流入 2Ω 負載）
導通精度	電阻：± 5% ± 3 位（0 至19.99 Ω）
分辨率	10 mΩ
顯示范圍	0.01 至 19.99 Ω
導通	測試調零高達 9.99 Ω
測試時間	用戶可選擇 2 秒至 20 秒，或在180秒測試時間內選擇
絕緣測試
絕緣測試	250 V dc –0 % /+25 % 開路 500 V dc –0 % /+25 % 開路 ≥ 500 V 0.5兆歐負載兩端為0%
短路/充電電流	< 2mA dc
絕緣精度	± 3% ± 10 位（0 至 19.99MΩ）
分辨率	0.01 mA
顯示范圍	0.10 MΩ 至 99.99 MΩ
測試持續時間	用戶可選擇 2 秒至 20 秒，或在180秒測試時間內選擇
替代泄漏電流法測試
漏電流	精度 ± 5% ± 3 位
測試頻率	額定電源頻率 50 Hz
測試電壓	< 50V ac
分辨率	0.01 mA
顯示范圍	0.10 至 19.99 mA
測試持續時間	0.01 mA用戶可在 2 秒至 5秒內選擇讀數被校正至 230 V 交流電壓下的等效值。
差動泄露電流
測試電壓	測試電壓額定電源電壓 230 V ac
測試頻率	額定電源頻率 50 Hz
精度	± 5% ± 3 位 ± 3 uA/A
分辨率	0.01 mA
顯示范圍	0.10 至 19.99 mA
測試持續時間	用戶可在 2 秒至 5 秒內選擇
接觸電流測試
測試電壓	額定電壓 230 V ac
測試頻率	額定電壓 50 Hz
精度	± 5% ± 3 位
分辨率	0.01 mA
顯示范圍	0.10 至 3.99 mA
測試持續時間	用戶可在 2 秒至 5 秒內選擇
SELV 設備測試
測試電壓	0 to 300 V ac
精度	± 3% ± 3 位
分辨率	0.1 V ac
顯示范圍	0.1 至 300 V ac
插線板測試
測試電壓	5 V
極性	線正常火線/中性線短路火線/中性線顛倒火線中性線開路
便攜式漏電保護開關 (RCD) 測試
測試電壓	額定電壓230V
測試頻率	50 Hz
測試電流精度	+2 % 至 +8 % (1 x I, 5 x I)
精度	跳閘時間 ± 1 % ± 1 ms
分辨率	分辨率跳閘時間 0.01 ms
顯示范圍	0 至 200 ms (1 x I) 0 至 40 ms (5 x I)
電源測試
頻率測量范圍	50 Hz
測試電壓	40 至 300 V ac
精度	± 3% ± 3 位
分辨率	0.1 V ac
顯示范圍	40 至 300 V ac
電路測試(自動執行，用戶不可用)
測試電壓	5 V
測試頻率	額定電壓 50 Hz
測試電流	<100mA 短路
安全
安全	儀器符合 IEC 61010-1: 2012 標準測試線符合 IEC 61010-031: 2005 標準
PAT150	300 V 對地電壓，類別 II設備電源保險絲保護電壓為 250 V rms ac
EMC	符合 IEC 61326-1: 2012 en 和 IEC 61326-2-2: 2012 標準。
保險絲	（可由用戶更換）英國版的 PAT150系列有主電源插座保險絲一個 F 100 mA 250 V 5 x 20 mmHBC 保險絲。
操作溫度范圍	0 °C 至 +40 °C
存儲溫度范圍	-20 °C 至 +60 °C
濕度	90 % rh @ +10 °C to +30 °C 75 % rh @ +10 °C to +60 °C
海拔	2,000 米以內完全滿足安全規格
IP 等級	IP40（前蓋閉合）
機械條件
電池壽命	使用 3400 mAh 堿性電池能夠進行超過 1000 次完整的 1 類設備測試
電池類型	電源電壓 12 V dc（LR6 AA 堿性電池） 9.6 V dc（LR6 AA 鎳氫電池）
重量
PAT120	1150g (40.4 盎司)
(運輸重量)	2370g (83.6 盎司)
PAT150 (instrument)	1300g (45.8 盎司)
(運輸重量)	2795g (98.6 盎司)
PAT150R (instrument)	1300g (45.8 盎司)
(運輸重量)	2975g (104.9 盎司)
尺寸
尺寸 (儀器加攜帶箱)	203 mm (L) x 148 mm (W) x 78 mm (H) (8 x 5.7 x 3.2 英寸)
尺寸 (儀器加攜帶箱)	456 mm (L) x 178 mm (W) x 89 mm (H) (18 x 7.1 x 3.5 英寸)
