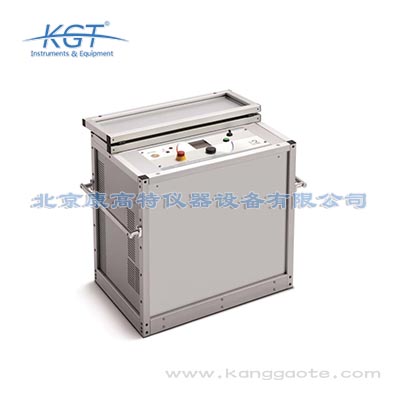

HVA120 VLF超高壓測試儀

品牌：奧地利B2
分類：超低頻電纜測試設備
應用領域：電網，電廠，軌道交通，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

HVA120 VLF超高壓測試儀簡介：
?HVA120具有與任何同類產品相比更高的功率重量比。
?HVA120除了變頻VLF輸出外，操作員還可以選擇雙極性直流和電纜外護套測試輸出模式。
?HVA120之所以稱之為性能*的高壓設備系統，是因為它還具有多項*的設置。
?如電子放電和機械放電系統(DDD®)，12kV反饋保護系統和無限制工作循環系統（干式 - 無油）HVA120可以進行升級，即使用Tan Delta（TD）診斷系統和局部放電（PD）診斷系統（均為可選）。
?HVA120輸出負載能力高達5μF

HVA120 VLF超高壓測試儀特點：
?VLF
?DC
?電纜外護套測試
?外護套故障定位模式1
?操作時間無限制
?自動故障調整
?DDD®雙放電系統 (內置)
?USB 數據傳輸

輸入電壓		210-240 V 50/60 Hz (3.0 VA)
輸出電壓	正弦波	0 – 120 kV peak, 85 kV rms
	DC	± 0 – 100 kV
	方波	100 kV
	精確度	± 1 %
	分辨率	0.1 kV
輸出電流		0 – 60 mA (分辨率 1 μA) 精度: ± 1 %
電阻范圍		0.1 MΩ….5 GΩ
護套測試	U高達	10 kV
	持續時間	1 min – 15 min
	跳閘電流	0.1 mA – 5.0 mA
外護套故障定位	U高達	10 kV
	持續時間	1 min – 60 min
	脈沖/周期	1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s
輸出頻率		0.01 ... 0.1 Hz，步長為0.01 Hz（默認為0.1 Hz）自動頻率選擇
輸出負載		0.5 μF @ 0.1 Hz @ 85 kV rms 5.0 μF @ 0.01 Hz @ 85 kV rms
輸出模式		AC（VLF），DC（正或負極性），燒穿/故障狀況或故障跳閘模式，外護套測試
安全		50 Hz 12 kV反饋保護/放電單元
存儲		存儲50組測試記錄
測量內容		電壓及電流（真有效值和/或峰值），電容，電阻，時間，閃絡電壓
狀態		連續！操作時長不受熱限制。
高壓電纜		6米長帶鱷魚夾（可根據要求提供其他選擇）
軟件		“HVA Control Center”
電腦接口	RS232	?
	USB	?
環境要求		儲存溫度：-25°C至+ 70°C，工作溫度：-5°C至+ 45°C
尺寸L x W x H.		790 x 445 x 740毫米（不含把手），可提供19“版
重量		198 kg
升級配置（可選）		Tan Delta模塊 TD120-MC, 局部放電模塊 PD90-2 / PDTD90-2
1 配合定位套裝使用（選配）
